Вертикальные мельницы
Наш вертикальный мельницу для измельчения порошкового материала разработали на основе глубокого анализа передовых технологий отечественных и зарубежных аналогов, а также опыта их практического применения в проектах. Это современное измельчительное оборудование, отличающееся высокой безопасностью, экологичностью, энергоэффективностью и высокой производительностью, объединяющее в себе функции сушки, измельчения, сортировки и транспортировки.
Описание
маркер
Описание
Наш вертикальный мельницу для измельчения порошкового материала разработали на основе глубокого анализа передовых технологий отечественных и зарубежных аналогов, а также опыта их практического применения в проектах. Это современное измельчительное оборудование, отличающееся высокой безопасностью, экологичностью, энергоэффективностью и высокой производительностью, объединяющее в себе функции сушки, измельчения, сортировки и транспортировки. Основные характеристики и технико-экономические показатели оборудования соответствуют международным передовым стандартам.

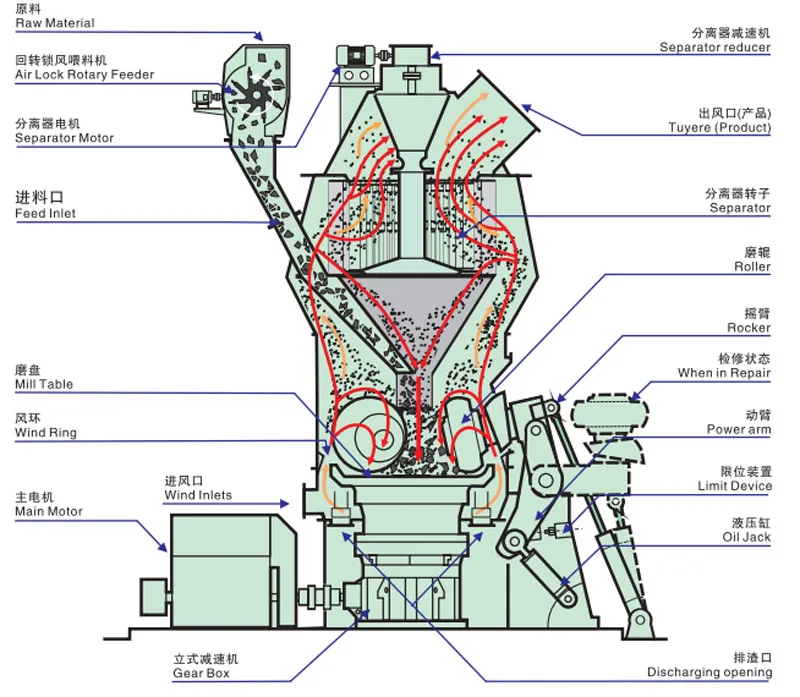

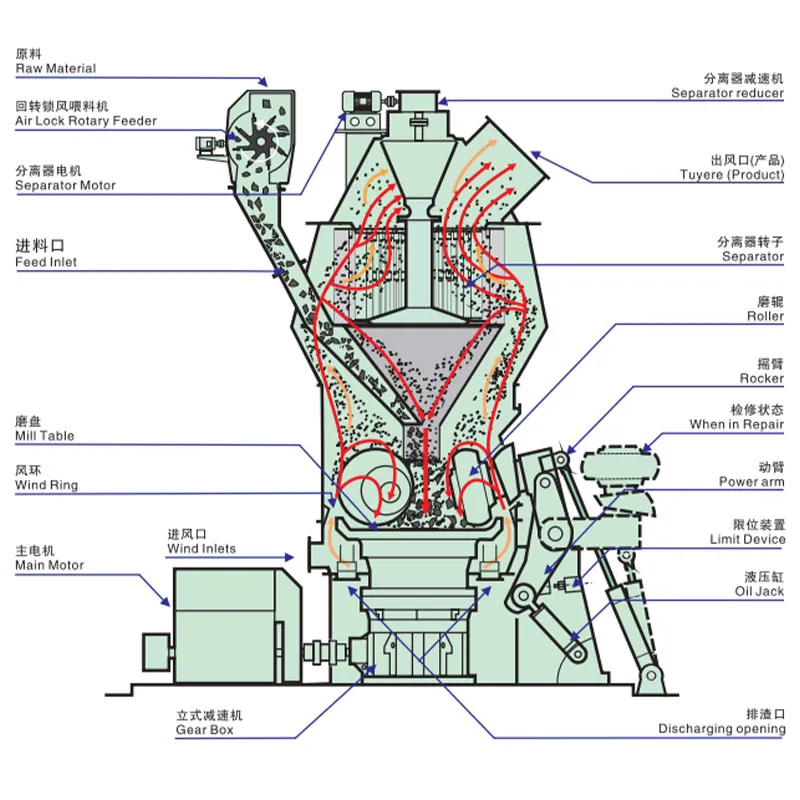

Принцип работы: электродвигатель через редуктор приводит в движение мельничную пластину. Материал поступает через входное отверстие и распределяется по центру пластины, при этом горячий воздух подаётся через впускное отверстие. Под действием центробежной силы материал перемещается к краям пластины. Проходя через кольцевые канавки, он подвергается измельчению под действием мельничных роликов. Измельчённый материал на краях пластины поднимается высокоскоростным воздушным потоком в районе воздушного кольца, а крупные частицы падают непосредственно на пластину для повторного измельчения. Материал, находящийся в воздушном потоке, проходит через динамо-статический сепаратор, где под действием вращающегося ротора крупный порошок оседает на пластине и подвергается повторному измельчению. Соответствующий мелкий порошок выходит из мельницы вместе с воздушным потоком и собирается в устройстве сбора — например, в пылеуловителе или циклонном сепараторе — и представляет собой готовый продукт. Влажный материал при контакте с горячим воздухом подвергается сушке до достижения требуемой влажности продукта.
Основные характеристики продукта
1. Высокая эффективность и энергосбережение:
(1) Высокая эффективность измельчения при низком энергопотреблении; по сравнению с шаровым мельницей энергопотребление снижено на 40–50%.
(2) Высокая производственная мощность отдельного оборудования; возможность использования электроэнергии по низким тарифам.
(3) Технология и оборудование для вертикальных мельниц представляют собой новые методы энергосбережения и снижения расходов, которые активно продвигаются в качестве инструментов повышения конкурентоспособности предприятий в области производства порошковых материалов как на региональном, так и на национальном уровне.
2. Лёгкость обслуживания и низкие операционные затраты:
(1) Шлифовальные ролики могут быть вынесены из машины с помощью гидравлического устройства; для замены втулок роликов и проведения технического обслуживания достаточно пространства, что обеспечивает удобство выполнения ремонтных работ.
(2) Кожухи для шлифовальных роликов могут использоваться с обратной стороной, что увеличивает срок службы материалов, устойчивых к износу.
(3) Перед включением не требуется распределять материал на мельницу; мельница может запускаться в режиме пустого холостого хода, что исключает проблемы с её запуском.
(4) Низкое износовое свойство: шлифовальные ролики и внутренние пластины шлифовальных пластин изготовлены из специальных материалов, что обеспечивает длительный срок службы.
(5) Высокий уровень автоматизации: В системе автоматического управления используется серия программируемых логических контроллеров (PLC) от немецкой компании Siemens. Система оснащена функциями дистанционного управления и простотой в эксплуатации; производственные процессы практически могут осуществляться без участия персонала, что позволяет снизить операционные затраты.
3. Низкая сумма комплексных инвестиций:
Система объединяет в себе процессы дробления, сушки, мельничного обработания и транспортировки. Процесс производства прост, количество используемых оборудования небольшое, конструкция системы компактна, занимаемая площадь минимальна ( всего 50% от площади шарового мельника). Систему можно разместить на открытом воздухе, что снижает строительные затраты и, как следствие, и инвестиционные расходы предприятий.
4. Стабильное качество продукции:
(1) Уровень пребывания сырья в мельнице низкий, что облегчает контроль размерного состава и состава продукта, а также обеспечивает стабильность качества продукции.
(2) Форма частиц продукта однородна, распределение размеров частиц узкое, продукт обладает хорошей текучестью и высокой адаптивностью.
5. Высокая надежность.
(1) Для предотвращения сильных вибраций, возникающих во время работы мельницы из-за прерывания поставок сырья, используется устройство ограничения положения шлифовальных роликов.
(2) Использование нового устройства для герметизации мельничных роликов обеспечивает более надежную герметизацию; кроме того, не требуется применение вентиляторов для герметизации, что позволяет дополнительно снизить содержание кислорода в мельнице и улучшить её способность предотвращать взрывы.
6. Охрана окружающей среды:
(1) Весь вертикальный мельниц для измельчения материалов характеризуется низкими уровнями вибраций и шума.
(2) Система полностью герметична, работает в режиме полного отрицательного давления; пыль не выделяется наружу, что позволяет создать условия, характерные для пыльезащитных цехов.

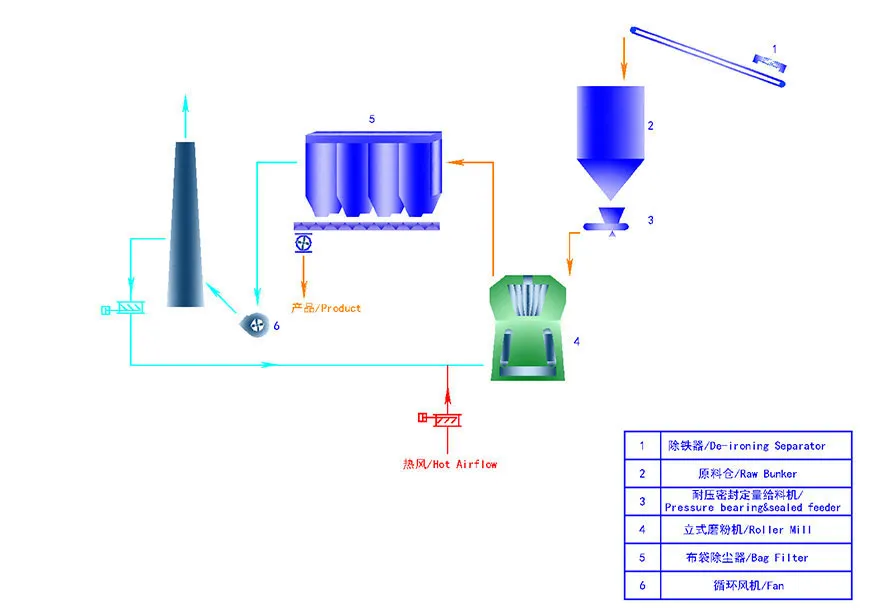

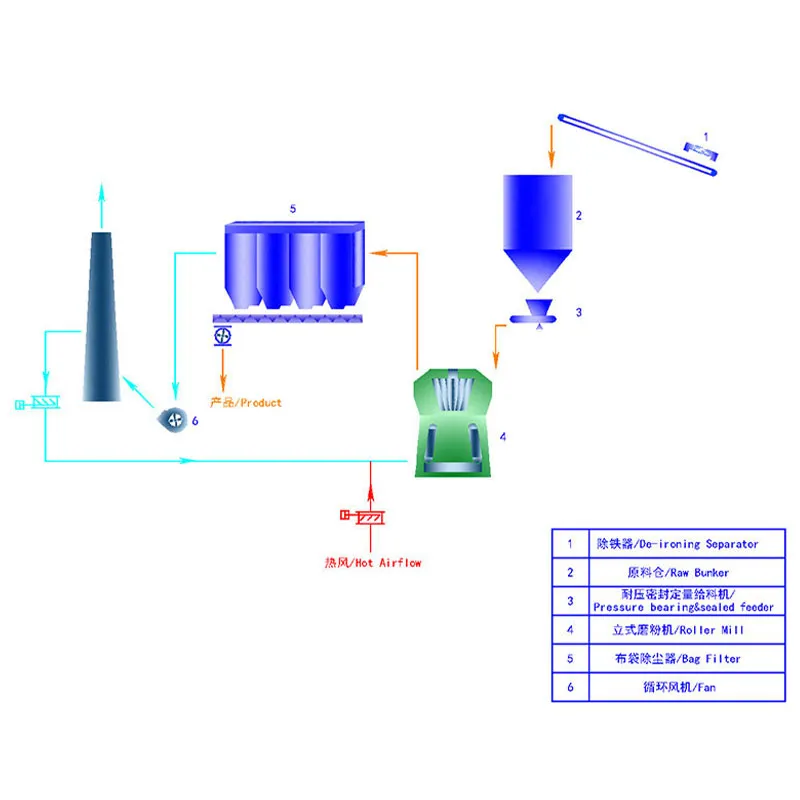

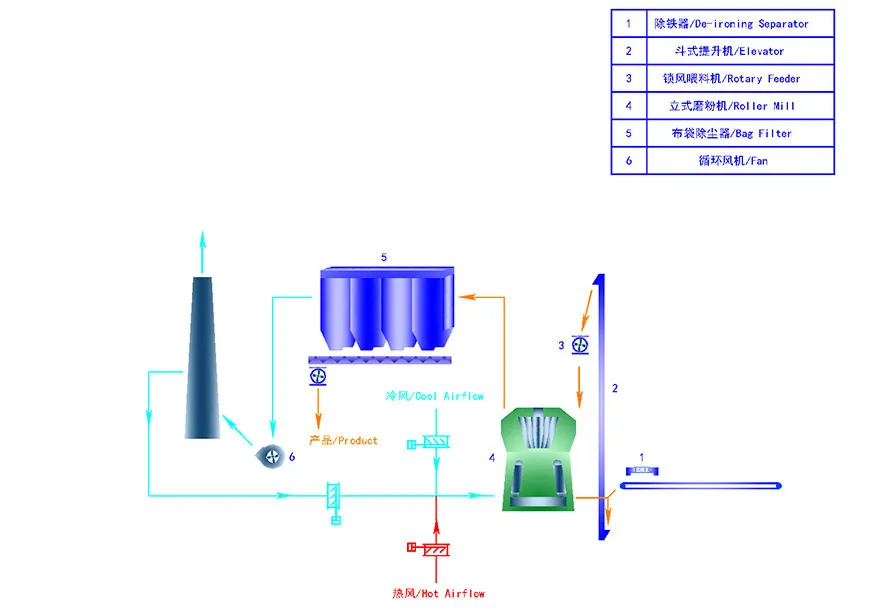

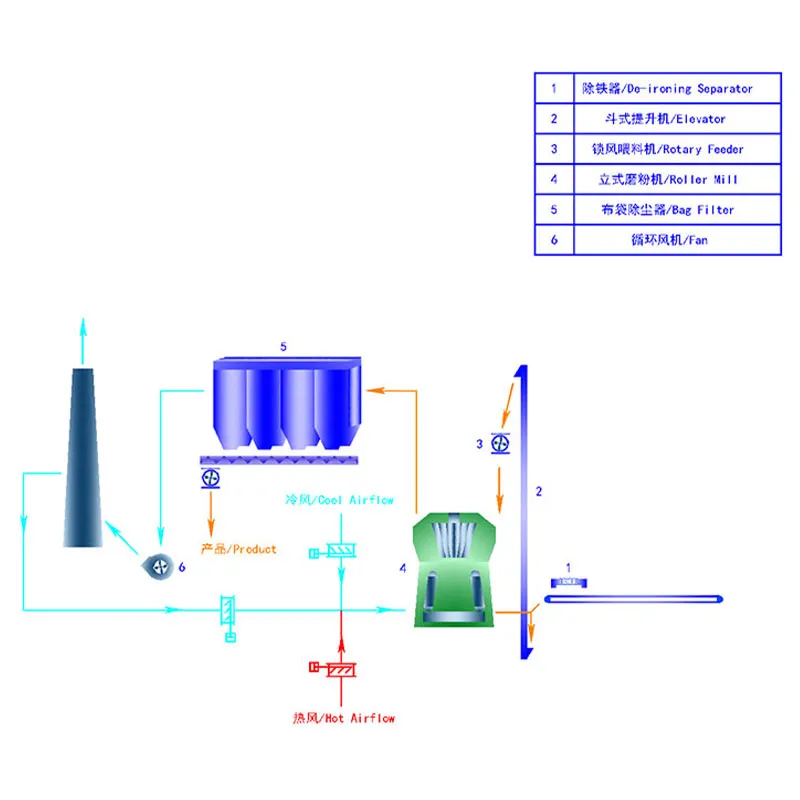

Типичный технологический процесс
Сферы применения
Вертикальные мельницы благодаря научно обоснованному проектированию и уникальным конструктивным преимуществам широко применяются для измельчения различных материалов во всех отраслях промышленности. Поддерживаются материалы от высокомокрытых до сухих, от крайне труднозамолочных до легкообработываемых, а получаемая мелкость — от крупной до мелкой. Мельницы способны обрабатывать широкий спектр порошковых материалов и используются в множестве отраслей.
①Влажность измельчаемых материалов: от уровня влажности 20–30% (например, шлак кальция, бурый уголь, известняковый грунт) до уровня влажности менее 1% (цементный клинкер) — такие материалы обладают высокой адаптивностью.
②Легкость измельчения материалов: от материалов, которые крайне трудно измельчать (например, кварцевый песок, стальная шлака, шлаки, глиняная смола, железная руда и т. д.), до материалов, которые легко измельчать (например, гипс, кальцит и т. д.).
③Точность мельничного процесса: от 2–5 мм (например, в производстве кирпичей для новых типов строительных материалов, мельчайшего песка для строительства и сланцев) до 15 мкм с коэффициентом пропускания 97% (например, при производстве тонкого кальция в бумажной и химической промышленности). Контроль степени тонкости продукции прост и удобен в реализации.
Сфера применения вертикальных мельниц для измельчения: строительные материалы, энергетика, металлургия, энергетика, теплоснабжение, химическая промышленность, угольная химия, цветная металлургия, кирпичные печи, переработка минералов и другие отрасли.
Вертикальные мельницы могут обрабатывать следующие материалы: ферриты, шлак, рудный шлак, цемент, алмазы, железную руду, хромовую руду, марганцевую руду, золотую руду, медную руду, алюминиевую руду, свинцово-цинковые руды, тантало-ниобиевые руды, многометаллические руды, никелевую руду, боксит, карбид кремния, титановый белок, тальк, бентонит, кальцит, каолин, графит, мика, агатит, флюорит, кварцевый песок, флюорит, известняк, органический кремний, литиевый альуминат, сланец, вулканический пепел, уголь и другие.
Таблица параметров отбора
Таблица спецификаций и технических параметров вертикального мельницы для молотого угля (см. для цементной промышленности)
| Модель и спецификации | HVM
1100M |
HVM
1250M |
HVM
1300M |
HVM
1400M |
HVM
1500M |
HVM
1700M |
HVM
1900M |
HVM
2200M |
HVM
2400M |
| Выпуск | 5～8 t/h | 8~10 t/h | 10~12 t/h | 12~15 t/h | 15~20 t/h | 20~25 t/h | 25~35 t/h | 35~45 t/h | 45~55 t/h |
| Влажность каменного угля | <15% | ||||||||
| Тонкость пыли для топлива | R0.08=2%～12% | ||||||||
| Влажность пыли для топлива | ≤1% (при соблюдении требований к сушке) | ||||||||
| Мощность основного двигателя (кВт) | 90 | 110/132 | 185/200 | 200/220 | 220/250 | 315/355 | 400/450 | 450/500 | 560/630/
710 |
Примечание: 1. Коэффициент измельчиваемости каменного угля по шкале Хардина должен быть не менее 55.
2. Может использоваться для измельчения бездымного угля; степень дробления угля (R0,08) не должна превышать 3% (при этом производительность снижается).
Таблица спецификаций и технических параметров вертикальных мельниц для измельчения пылевого угля (металлургическая, тепловая, энергетическая промышленность)
| Модель
Характеристики |
HVM
800M |
HVM
1100M |
HVM
1250M |
HVM
1300M |
HVM
1400M |
HVM
1500M |
HVM
1700M |
HVM
1900M |
HVM
2200M |
HVM
2400M |
| Выпуск | 3～5 t/h | 7～10 t/h | 9~12 t/h | 13~17 t/h | 14~19 t/h | 18~24 t/h | 23~30 t/h | 29~36 t/h | 36~45 t/h | 45~55 t/h |
| Влажность каменного угля | <15% | |||||||||
| Тонкость пыли для топлива | R0.08=10%～15% Точность мелкости угольного порошка для подачи в доменное печь: 80% частиц размером 200 мешков пройдут через сито. |
|||||||||
| Влажность пыли для топлива | 1%–6% (при соблюдении требований к сушке) | |||||||||
| Мощность основного двигателя (кВт) | 45/55 | 90/110 | 110/132 | 185/200 | 200/220 | 220/250 | 280/315 | 355/400 | 450/500 | 560/630 |
Примечание: Коэффициент измельчаемости каменного угля по шкале Хардина составляет от 55 до 70.
Таблица характеристик и технических параметров вертикального мельницы высокой и средней мелкости (для электроприводного десульфуризирования)
| Модель и спецификации | HVM1250X | HVM1300X | HVM1500X | HVM1700X | HVM1900X | HVM2400X | HRM2600X | HVM2800X |
| Выпуск | 6~9 t/h | 9~13 t/h | 15~20 t/h | 20~25 t/h | 26~32 t/h | 36~40 t/h | 45～55 t/h | 56~80 t/h |
| Влага в сырье | ≤5% | |||||||
| Тонкость продукта | 325 мешков (44 мкм); 90% частиц проходят сквозь материал. | |||||||
| Мощность основного двигателя (кВт) | 110/132 | 185/200 | 250/280 | 355/400 | 450/500 | 560/630 | 710/800 | 1120/1250 |
Примечание: Индекс износостойкости известняка (Bond) ≤ 13 кВт·ч/т
Таблица спецификаций и технических параметров вертикальных мельниц высокой и средней мелкости (для нелегких минералов, химической промышленности и других отраслей)
| Модель и спецификации | HVM800X | HVM1250X | HVM1300X | HVM1500X | HVM1700X | HVM1900X | HVM2400X | HVM2800X |
| Выпуск | 1~3 t/h | 2~7 t/h | 3~10 t/h | 4~15 t/h | 6~22 t/h | 7.5~25 t/h | 9~38 t/h | 11~45 t/h |
| Влажность сырья перед подачей в мельницу | ≤5% | |||||||
| Тонкость продукта | （10~40um）97% | |||||||
| Влаги в продукте | ≤1% | |||||||
| Мощность основного двигателя (кВт) | 55 | 132 | 180 | 250 | 355/400 | 450 | 560/630 | 710 |
Примечание: 1. Указанные технические показатели основаны на материалах с твердостью по шкале Мохера от 3 до 4.
2. Дпродукта может достигать 10 микронов (1250 мешков).
Таблица спецификаций и технических параметров вертикального мельницы для тонкого мельчения крупнозернистого порошка (применяется в отраслях переработки минералов и других)
| Модель и спецификации | HVM
1100K |
HVM
1250K |
HVM
1300K |
HVM
1500K |
HVM
1700K |
HVM
1900K |
HRM
2200K |
HVM
2400K |
HVM
2800K |
| Выпуск | 5～7 t/h | 7～10 t/h | 11～13 t/h | 14～18 t/h | 20～25 t/h | 28～35 t/h | 35～45 t/h | 45～50 t/h | 65～80 t/h |
| Влажность сырья перед подачей в мельницу | ≤15% | ||||||||
| Тонкость продукта | 100 мешков (размер частиц 150 мкм); 90% частиц проходят сквозь материал. | ||||||||
| Влаги в продукте | ≤3% (при соблюдении требований к сушке) | ||||||||
| Мощность основного двигателя (кВт) | 90/110 | 132/160 | 200/220 | 250/280 | 355/400 | 500/560 | 630/710 | 710/800 | 1120/1250 |
Примечание: Индекс износостойкости минерала (Bond) ≤ 22 кВт·ч/т.
